Introduction
le transistor est le composant électronique actif fondamental en électronique utilisé
principalement comme interrupteur commandé et pour l'amplification, mais aussi
pour stabiliser une tension, moduler un signal ainsi que de nombreuses autres
utilisations.
Un transistor est un dispositif semi-conducteur à trois électrodes actives, qui permet
de contrôler un courant (ou une tension) sur une des électrodes de sorties (le
collecteur pour le transistor bipolaire et le drain sur un transistor à effet de champ)
grâce à une électrode d'entrée (la base sur un transistor bipolaire et la grille pour un
transistor à effet de champ) .
Lobjectif de TP:
L’objectif de cette manipulation est de relever les caractéristiques d’un transistor
bipolaire.
Matériels :
transistor bipolaire.
Ampèremètres
Voltmètres
Resistances
Sources de tension
Manipulation :

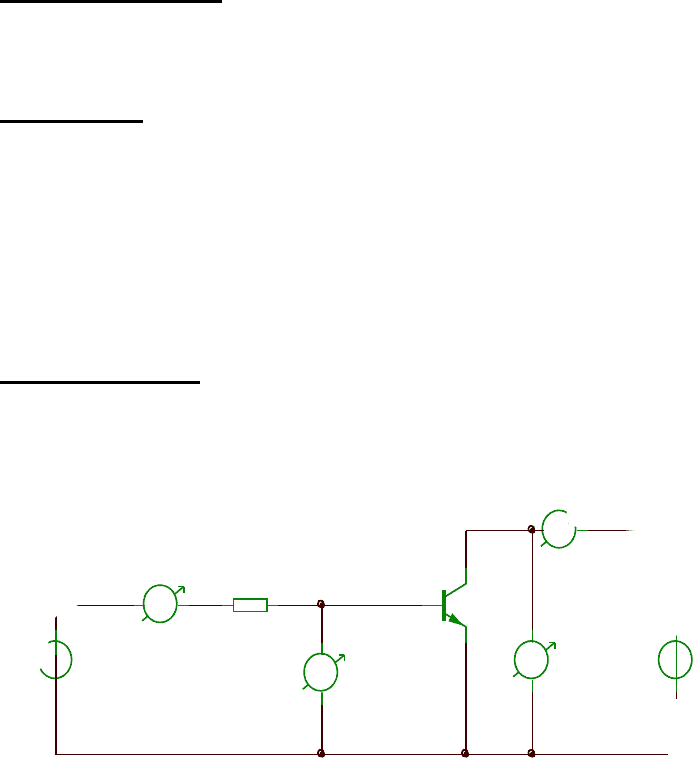

On réalise le montage suivant :
On obtient les résultats suivants :
You're Reading a Preview

Unlock to view full version

Only half of the first page are available for preview. Some parts have been intentionally blurred.

Caractéristiques de sortie Ic=f(Vce) a Ib constant
A l’aide de Vbb fixer Ib=10μa, Vcc étant nulle ,en augmentant Vcc et on mesure Ic et
Vce
Ib=10μA
Ic(μA) 4 7 10 14 16 20 23
Vce(V) 1 2 3 4 5 6 7
Ib=25 μA
Ic(μA) 50 52 55 60 62 65 65
Vce(V) 1 2 3 4 5 6 7
Ib=40 μA
Ic(mA) 0.7 0.7 0.7 0.7 0.75 0.75 0.8
Vce(V) 1 2 3 4 5 6 7
Ib=40 μA
Ic(mA) 1.1 1.15 1.2 1.2 1.2 1.3 1.3
Vce(V) 1 2 3 4 5 6 7
Caractéristiques d’entrée Ib=f(Vbe) a Vce constant
On fixe Vcc de manière a obtenir Vce=1v et augmenter lentement Vbe et on mesure
Ib et Vbe
Vce=1v
Vbe(v) 0.3 0.55 0.65 0.7 0.72 0.72 0.72
Ib(μA) 10 20 30 40 50 60 70
Vce=5v
